SBC 2000 Familia de Controladores para Dosificadores Gravimétricos

Descripción General

Estos controladores han sido diseñados con énfasis en rendimiento, tamaño compacto, fiabilidad y fácil manejo.  Al mismo tiempo proveen un control preciso de los dosificadores Acrison Pérdida-de-Peso e incluyen virtualmente todas las características y funciones previamente disponibles en el MDII-2000 y el C/BC-702 además de muchas caracteristicas nuevas.

Disponible en tres modelos diferentes los controladores SBC-2000 tienen la
misma capacidad de control.

SBC-2000 CM – controla un dosificador Pérdida-de-Peso en unión de un controlador de velocidad variable. Esta diseñado para aplicaciones que usan un computador central PLC o DCS para monitorear y controlar, y no requiere de una interfase local o tablero. (Una unidad opcional de teclado esta disponible)

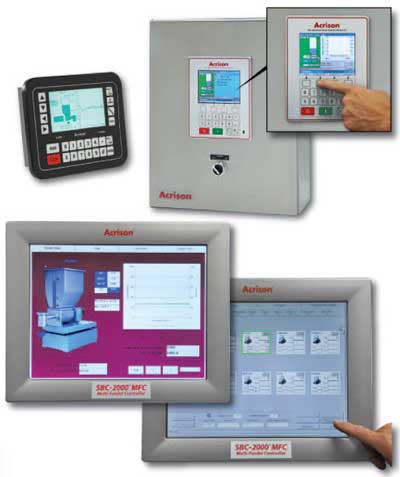

SBC-2000 DSP y SBC-2000 DSP/C – Para aplicaciones que requieren un interfaz de operador local, el Modelo SBC-2000 DSP integra un Controlador Modelo SBC-2000 CM con pantalla de gráficos LCD monocromado y un teclado de membrana Lexan. El Controlador Modelo SBC-2000 DSP/C incluye una consola metálica diseñada con pantalla gráfica en color TFT y teclado eléctrico piezo.

SBC-2000 MFC – consiste de uno o más (máximo 20) controladores SBC-2000 CM o DSP y una pantalla táctil a color de 18” para monitoreo remoto total y control de múltiples dosificadores gravimétricos que no tienen control central computerizado.

Características / Beneficios
	Diseño Minimizado de Hardware – provee fiabilidad y reducción de espacio (un tarjetero de 19” puede contener hasta 21 módulos)
	Mínimos Puntos de Corrección entre Controlador y Dosificador – resulta en menos conectivos con una mayor seguridad a largo plazo. (No utiliza.una placa matriz)
	Módulos intercambiables -sin necesidad de cortar la energía permiten fácil mantenimiento.
	Lógica CMOS Alimentación Energética Baja - provee funcionamiento en frío de la parte electrónica para prolongar la vida del producto (fuentes de energía adicionales disponibles para mayor fiabilidad)
	Serial y Digital I/O Eléctricamente Aislado – son estándar en todos los modelos
	Certificaciones UL, CSA y IEC (CE) – aplica a todos los controladores
	Ethernet nativa/IP y Modbus TCP

Especificaciones
Construcción Estándar
	SBC-2000 CM Energía – Lógica +5 VDC @ 150 mA y +5 VDC @ 50 mA aislado Temperatura – operando de -10º hasta 70ºC (14º a 158º F) Almacenado  -20º hasta 100ºC (-4º a 212ºF) Humedad – Máxima relativa 95%, no-condensación Peso – tarjetero con 6 Controladores SBC-2000 CM y 2 fuentes de energía montados en consola tienen un peso aproximado de 3.1 Kg ( 7 Lb.). Módulo 128 gm. (4.5oz) Dimensiones – Módulo: 100 x 160mm (3.9” x 6.3”) Placa Frontal: 128mm x 20mm (5” x 0.78”)
	SBC-2000 DSP Energía – Lógica +5 VDC @ 550 mA y +5VDC @ 100 mA aislado. Energía – operando de 0º hasta 50ºC (32º a 122ºF) Almacenado  -20º hasta 70ºC (-4º a 158ºF) Humedad – Máxima relativa 95%, no-condensación Peso – Controlador (menos P.S.) es 794 gm. (28 oz.) Dimensiones exteriores –  221mm (Ancho) x 169mm (Alto) x 45mm (P); 8.7” Ancho x 6.7” Alto x 1.77” (P)
	SBC-2000 DSP/C Energía – Lógica +5 VDC @ 990 mA y +5VDC @ 14 mA aislado. Energía – operando de 5º hasta 60ºC (41º a 140ºF) Humedad – Máxima relativa 95%, no-condensación Peso – Controlador (menos P.S.) es 993 gm. (35 oz.) Dimensiones exteriores –  173mm(W) x 217mm(H) x 40.6mm(D) 6.81”(W) x 8.54”(H) x 1.6”(D)
	SBC-2000 MFC Energía – Lógica /Aislada: +5 VDC calculo basado sobre las especificaciones anteriores para numero y tipo de controladores SBC-2000.  Pantalla táctil a color (CTS): +24 VDC @ 4.5A (nominal), 12ª (pico para 10 mS en el peor de los casos) Temperatura  (CTS) – operando 5º hasta 50º C (41º a 122º F). Almacenado -20º hasta 70º C (-4 º a 158ºF) Humedad – relativa 5-95%, no-condensación Peso - varia de acuerdo a configuración y caja. : Un ensamblaje de18” CTS tiene un peso de 12.93 Kg (28.5 Lb.)  Dimensiones exteriores – varia de acuerdo a configuración y caja. Un ensamblaje de 18” CTS es de 457mm (Ancho) x 400mm (Alto) x 152mm (P); 18” (Ancho) x 15.75” (Alto) x 6” (P)

Opciones
Las siguientes opciones están disponibles para el montaje de tarjeteros SBC-2000:
	Módulo de Puerta Infrarroja – permite control infrarrojo desde un PDA portátil o teléfono móvil<
	Fuentes de energía adicionales disponibles con cambio automático en caso de fallo
	Módulo Convertidor RS-232 a RS-422 (1 canal)
	Concentrador de Data Acrison – provee un desempeño mejorado en comunicación y permite la repartición de data (multi-drop) a 32 controladores
	Sistema de comunicación entre Redes – usado con Profibus DP y DeviceNet.  Permite la comunicación con hasta 32 controladores.  Utiliza uno de los canales incorporados del Controlador.
	Sistema de Comunicación Ethernet – añade otro punto de acceso de Ethernet.  Permite la comunicación con hasta 32 Controladores.  Utiliza uno de los canales incorporados del Controlador.
	Sistema de Comunicación Bluetooth – permite comunicación con hasta 32 Controladores usando Bluetooth desde un artefacto portátil.  Utiliza uno de los canales incorporados del Controlador.
	Módulo Sistema I/O – provee entradas y salidas para el nivel del sistema y la mezcladora digital y también, 1 entrada análoga y 1 salida análoga como sigue a continuación: Entradas: 1.  Sistema Corriendo por Remoto (arranca y detiene) 2.  Sistema Corriendo Permitido (activa corriendo) 3.  Interruptor de Velocidad Cero  - Mezclador (activa) Salidas 1. Sistema de Alarma General 2.  Sistema Corriendo Análogos (Caudal Total Solamente) 1.Entrada: 0-5 VDC 2.Salida: 0-2.5 VDC
	KDU Polivalente – un KDU gráfico (unidad con teclado visual) modificado para permitir comunicación con y controlar hasta 16 Controladores SBC-2000.
	Acri-Data™ Software Supervisor – Un programa basado en Microsoft® Windows™ que permite a un computador o laptop comunicarse con los Controladores SBC-2000
